دفترچه راهنمای فارسی شارژر EV-PEAK UD1

ارسال شده توسط

در 31 اردیبهشت, 1404

شارژر EV-PEAK UD1 یکی از محصولات تخصصی در حوزه شارژ باتری‌های لیتیومی با ظرفیت بالا است که به‌طور ویژه برای کاربران حرفه‌ای، تعمیرکاران، و تیم‌های صنعتی طراحی شده است. این شارژر با پشتیبانی از باتری‌های 6S تا 14S و قابلیت کار با باتری‌های هوشمند، گزینه‌ای مطمئن برای مدیریت دقیق شارژ و حفظ سلامت باتری‌ها محسوب می‌شود.

از جمله ویژگی‌های برجسته این دستگاه می‌توان به کنترل دقیق ولتاژ و جریان، سیستم حفاظتی چندگانه، نمایشگر هوشمند، و قابلیت ارتقاء نرم‌افزاری اشاره کرد. در این راهنما، به‌طور کامل نحوه کار با شارژر، بررسی عملکرد LED، تفسیر کدهای خطا، مشخصات فنی و نحوه استفاده روزمره از دستگاه را مرور خواهیم کرد تا بتوانید از تمام امکانات این دستگاه بهره‌مند شوید.

سوالات متداول :

سه حالت شارژر – با یک نگاه وضعیت را بدانید
مشخصات فنی EV-PEAK UD1
نمایشگر شارژر و نحوه استفاده از شارژر EV-PEAK UD1
کد های خطای شارژر EV-PEAK UD1
نحوه ی وصل کردن شارژرEV-PEAK UD1 به برق

سه حالت شارژر – با یک نگاه وضعیت را بدانید :

شارژر EV-PEAK UD1 دارای سه حالت مختلف برای شارژ باتری است که وضعیت هر کدام با استفاده از LED های خاص نشان داده می‌شود. این سه حالت به شرح زیر است :

⚪ شارژ سریع (Fast Charge):
در این حالت، شارژر جریان بالاتری به باتری ارسال می‌کند تا فرآیند شارژ سریع‌تر انجام شود. LED در این حالت به رنگ سفید روشن می‌شود تا نشان دهد که شارژر در حال ارسال جریان زیاد برای شارژ سریع است.

🔴 شارژ نرمال (Normal Charge):
در این حالت، شارژر جریان را به‌طور معمول و پایدار به باتری وارد می‌کند. LED در این حالت به رنگ قرمز روشن می‌شود که نشان‌دهنده این است که شارژ باتری به‌طور عادی در حال انجام است.

🟡 شارژ آهسته (Slow Charge):
در این حالت، شارژر جریان کمتری به باتری وارد می‌کند تا شارژ به‌طور آرام و با سرعت پایین‌تر انجام گیرد. LED در این حالت به رنگ زرد روشن می‌شود که نشان‌دهنده این است که شارژ باتری به‌آرامی در حال انجام است.

این قابلیت به شما کمک می‌کند بدون نیاز به بررسی نمایشگر، تنها با نگاه به رنگ LED از وضعیت شارژ مطلع شوید.

مشخصات فنی EV-PEAK UD1 :

ولتاژ ورودی : AC 100-180V/AC180-240V
ولتاژ خروجی : DC Max.60.9V=Max.60A
حداکثر توان خروجی : AC 100-180 ولت
توان خروجی : 1500 وات AC 180-240 ولت
حداکثر توان خروجی : 3000 وات
نوع باتری : LiPo/LiHV/باتری هوشمند سلول های باتری 6S-14S
کانال : 4CH (که 1.3 کانال از شارژ تعادل پشتیبانی می کنند)
دقت تعادل : ± 20mV حفاظت
دمای کار : 5-40 درجه سانتی گراد
سیستم خنک کننده خنک کننده هوای اجباری
رابط ارتقاء : خارجی رابط USB
ابعاد : 300x180x215mm
وزن : 7.1Kg

ویژگی‌های حفاظتی : حفاظت از ولتاژ بالا/پایین، محدود کردن جریان، گرمای بیش از حد، اتصال معکوس و اتصال کوتاه

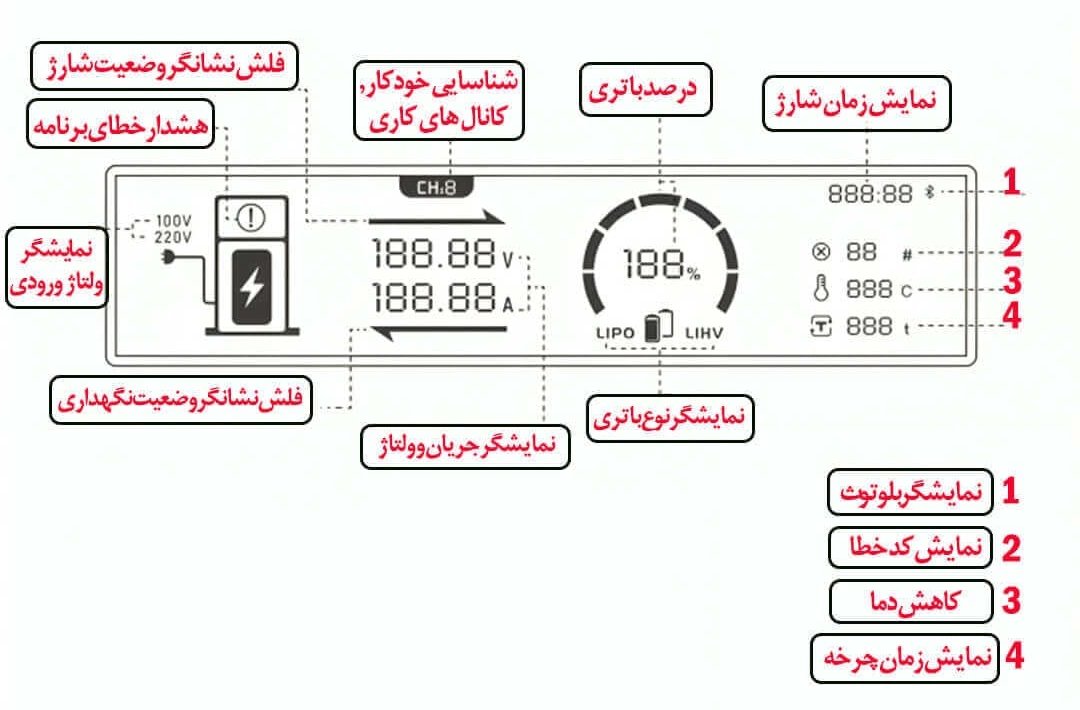

نمایشگر شارژر و نحوه استفاده از شارژر EV-PEAK UD1 :

📟 نمایشگر شارژر EV-PEAK UD1 اطلاعات دقیقی را از وضعیت شارژ و عملکرد باتری به شما نشان می‌دهد. این نمایشگر معمولاً LCD است و شامل چندین بخش مهم است:

1. نمایش ولتاژ و جریان :
ولتاژ فعلی باتری و جریان ورودی به‌طور مداوم در نمایشگر نمایش داده می‌شود.
این اطلاعات به شما کمک می‌کند تا بدانید که شارژ در چه مرحله‌ای قرار دارد و آیا باتری در حال دریافت جریان صحیح است یا نه.

2. نمودار وضعیت شارژ :
نمایشگر معمولاً یک نمودار یا مقیاس پر شدن باتری را نشان می‌دهد تا درصد شارژ باتری را مشخص کند. این نمودار کمک می‌کند تا وضعیت شارژ باتری را به‌راحتی مشاهده کنید.

3. تنظیمات شارژ :
شما می‌توانید از طریق نمایشگر به تنظیمات مختلف شارژر دسترسی پیدا کنید. این تنظیمات معمولاً شامل انتخاب نوع باتری (مثلاً LiPo، LiFePO4، Li-Ion)، تنظیم ولتاژ و جریان، و انتخاب حالت‌های مختلف شارژ (مثل شارژ سریع یا شارژ پایدار) هستند.

4. کد خطا و محافظت :
در صورتی که مشکلی در فرآیند شارژ پیش آید، نمایشگر یک کد خطا را نشان می‌دهد. این کدها ممکن است شامل مشکلاتی مانند دمای بالا، اتصال معکوس، یا خرابی در باتری باشند.

5. عملکرد دما :
نمایشگر دما نیز ممکن است موجود باشد تا دمای باتری و شارژر را نمایش دهد. این ویژگی برای جلوگیری از داغ شدن بیش از حد باتری و شارژر بسیار مهم است.

کد های خطای شارژر EV-PEAK UD1 :

⚡ کد خطا: 1 – رانش صفر فعلی خیلی زیاد است : جریان بدون بار شارژر بیش از حد مجاز است. (مشکل از شارژر یا باتری است.)

⚡ کد خطا: 20 – ولتاژ کل باتری خیلی زیاد است : ولتاژ باتری از حد مجاز فراتر رفته است. (مشکل از باتری یا شارژر است.)

⚡ کد خطا: 21 – ولتاژ کل باتری از حداکثر ولتاژ تنظیم شده بیشتر است : ولتاژ باتری از حداکثر ولتاژ تعیین شده بیشتر شده است.

⚡ کد خطا: 22 – ولتاژ کل کم : ولتاژ کل باتری از حد مجاز کمتر است.

⚡ کد خطا: 23 – ولتاژ تک سلولی خیلی زیاد است : ولتاژ یکی از سلول‌های باتری از حد مجاز بیشتر است.

⚡ کد خطا: 24 – ولتاژ پایین تک سلولی : ولتاژ یکی از سلول‌های باتری از حد مجاز کمتر است.

🔌 کد خطا: 2 – تماس ضعیف : اتصال بین شارژر و باتری به درستی برقرار نشده است.

🔌 کد خطا: 5 – پورت تعادل ترمینال متصل نیست : کابل تعادل باتری به شارژر متصل نیست.

🔌 کد خطا: 32 – اتصال BMS قطع شده و تماس CAN ضعیف است : ارتباط بین شارژر و سیستم مدیریت باتری (BMS) قطع شده است.

🔌 کد خطا: 39 – ارتباط DJI485 قطع شد : ارتباط بین شارژر و سیستم DJI485 قطع شده است.

🔥 کد خطا: 36 – باتری بیش از حد گرم می‌شود : دمای باتری از حد مجاز بیشتر شده است.

🔥 کد خطا: 40 – دمای پایین باتری : دمای باتری خیلی پایین است.

🔥 کد خطا: 25 – مقاومت شارژر بیش از حد گرم شده است : دمای شارژر بیش از حد بالا رفته است.

🔥 کد خطا: 63 – قطع برق، حفاظت از گرمای بیش از حد : شارژر به دلیل گرمای بیش از حد خاموش شده است.

⚙️ کد خطا: 37 و 38 – شارژر روشن نشد : شارژر به طور کلی روشن نمی‌شود.

⚙️ کد خطا: 4 – باتری قبل از راه‌اندازی جدا شد : باتری قبل از شروع شارژ از شارژر جدا شده است.

⚙️ کد خطا: 6 – تعداد باتری‌ها مطابقت ندارد : تعداد باتری‌های متصل با تنظیمات شارژر همخوانی ندارد.

⚙️ کد خطا: 7 – بدون باتری : هیچ باتری به شارژر متصل نیست.

⚙️ کد خطا: 68 و 60 – مدل منبع تغذیه پشتیبانی نمی‌شود : شارژر از مدل منبع تغذیه پشتیبانی نمی‌کند.

⚙️ کد خطا: 61 – قطع برق،قطع ارتباط : شارژر به طور ناگهانی خاموش و ارتباط آن قطع شده است.

⚙️ کد خطا: 62 – قطع برق،اتصال کوتاه، توقف شارژ : شارژر به دلیل اتصال کوتاه خاموش شده است.

⚙️ کد خطا: 64 – قطع برق،کمبود ولتاژ ورودی AC : ولتاژ ورودی AC به شارژر کافی نیست.

⚙️ کد خطا: 65 – قطع برق،خرابی ورودی AC : ورودی AC شارژر دچار مشکل شده است.

⚙️ کد خطا: 66 – قطع برق،قطع ناگهانی برق : برق شارژر به طور ناگهانی قطع شده است.

⚙️ کد خطا: 67 – قطع برق،خرابی فن : فن خنک کننده شارژر دچار مشکل شده است.

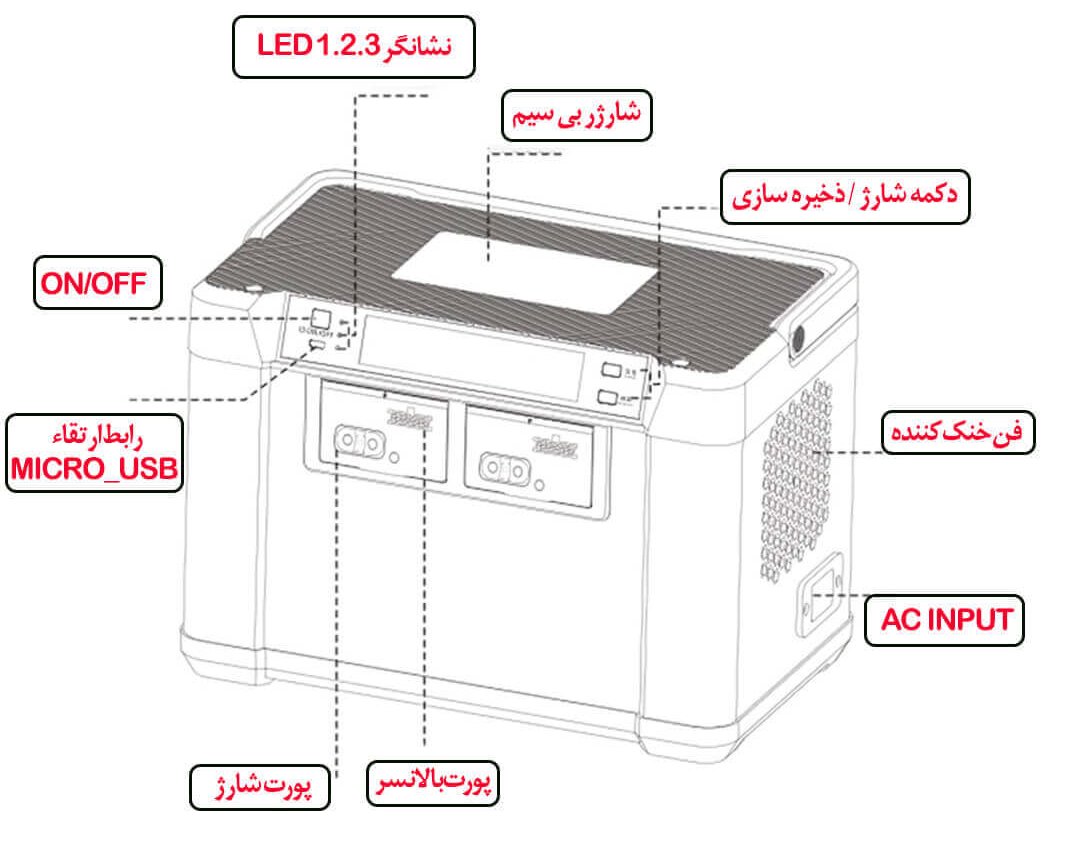

نحوه استفاده از دستگاه و دکمه‌ها

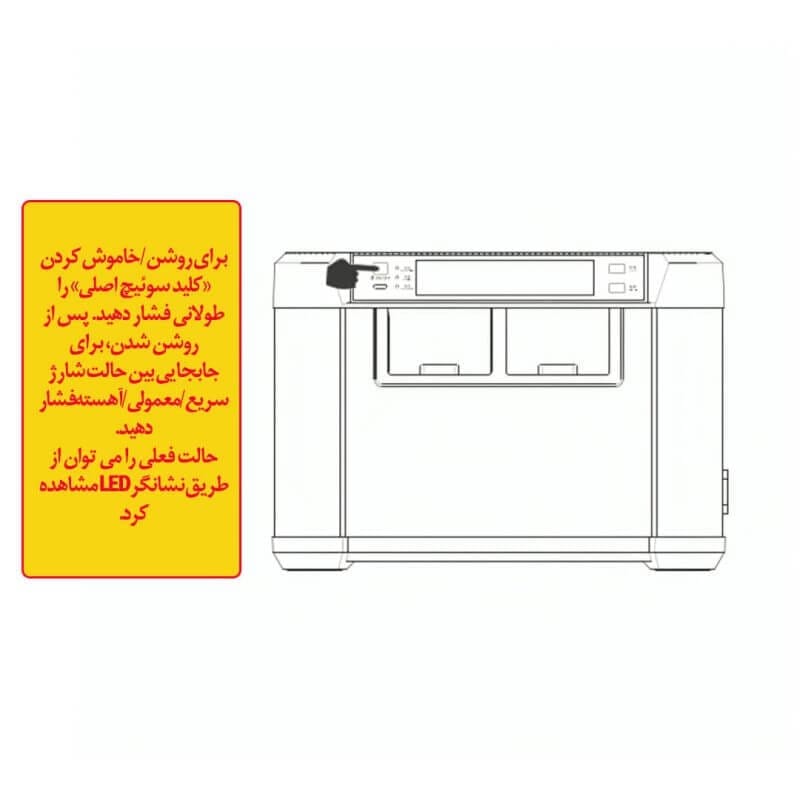

برای روشن و خاموش کردن شارژر، کافیست کلید سوئیچ را فشار دهید. پس از روشن شدن، برای جابجایی بین حالت‌های شارژ سریع، معمولی یا آهسته، می‌توانید دکمه را فشار دهید.
حالت فعلی دستگاه از طریق نشانگر LED قابل مشاهده است.

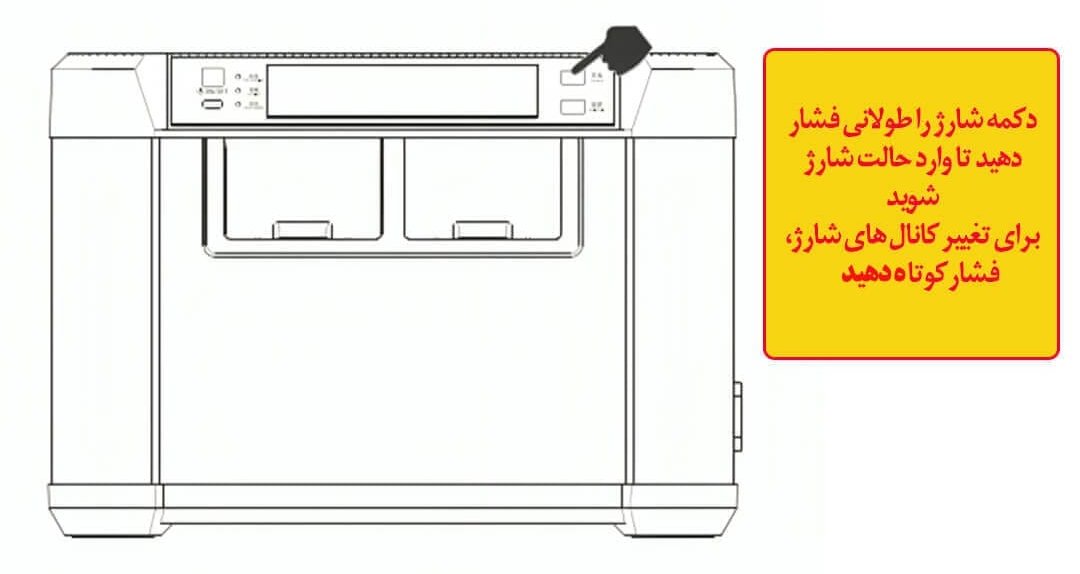

دکمه شارژ را به‌مدت طولانی فشار دهید تا وارد حالت شارژ شوید.برای تغییر کانال‌های شارژ، دکمه را به‌طور کوتاه فشار دهید.

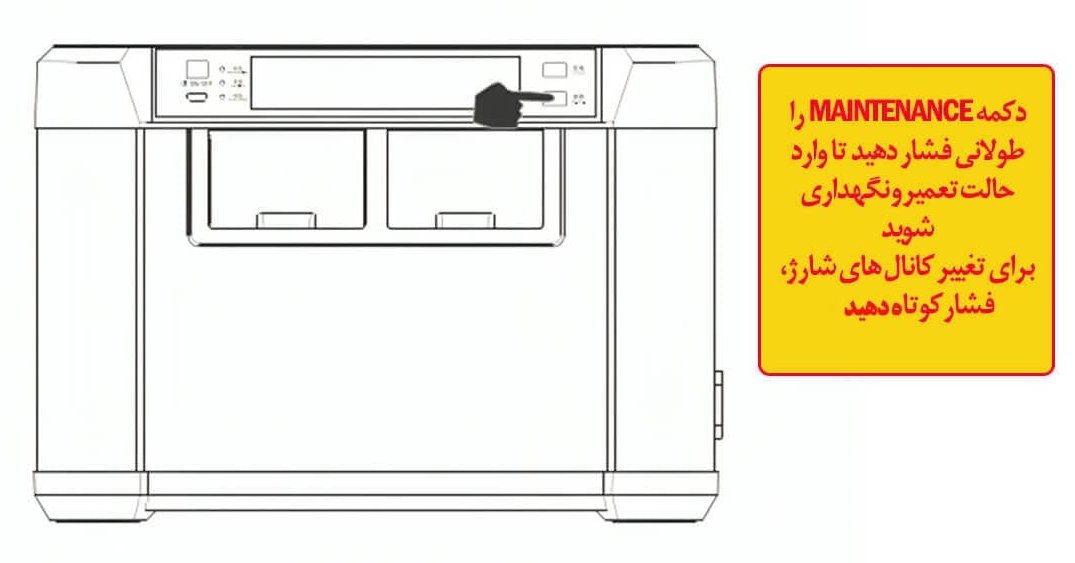

برای وارد شدن به حالت تعمیر و نگهداری، دکمه MAINTENANCE را به‌مدت طولانی فشار دهید. سپس برای تغییر کانال‌های شارژ، دکمه را به‌طور کوتاه فشار دهید.

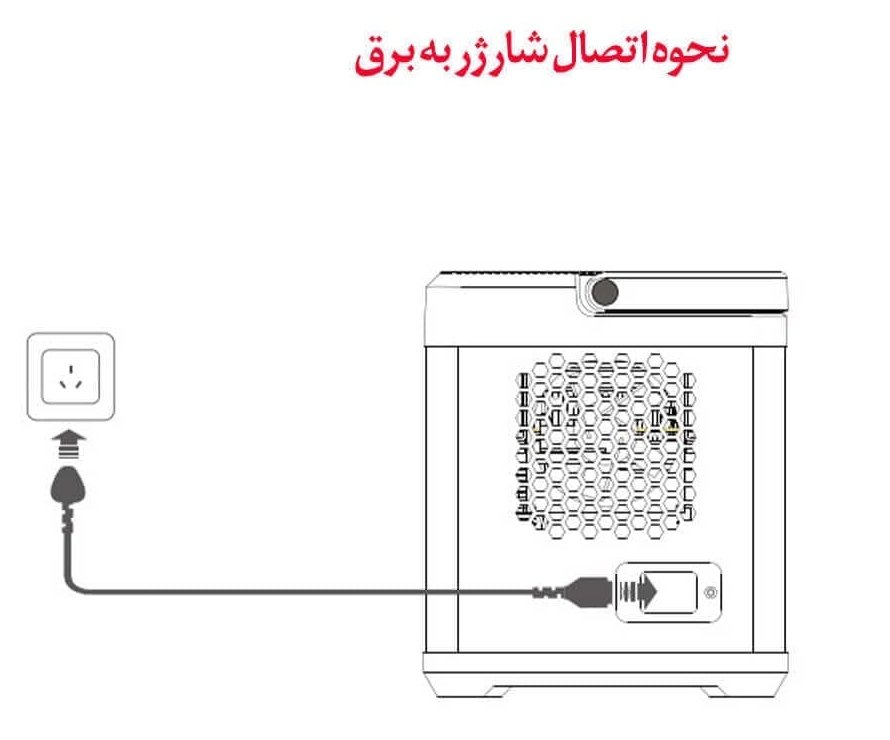

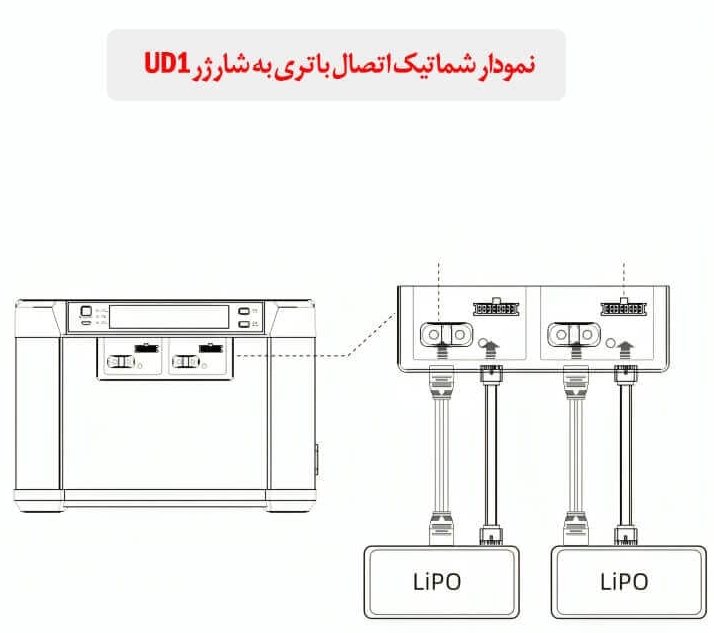

نحوه ی وصل کردن شارژرEV-PEAK UD1 به برق :

ابتدا سیم برق را به درگاه ورودی AC و سر دیگر آن را به منبع تغذیه AC (100-240 ولت، 50/60 هرتز) وصل کنید، کلید برق را روشن کنید و شارژر را روشن کنید.

“در صورت نیاز به آپدیت فریمور شارژر، لطفاً به برنامه ارتقاء فریمور که در وب‌سایت رسمی EV-PEAK منتشر شده است، توجه کنید و طبق مراحل زیر ارتقاء فریمور را انجام دهید:

برای دانلود آخرین نسخه برنامه ارتقاء فریمور، به وب‌سایت رسمی EV-PEAK (http://www.ev-peak.com/firmware) مراجعه کنید.
مطمئن شوید که سیم برق AC وصل نیست، سپس شارژر را وصل کرده و از کابل USB برای اتصال رابط ارتقاء سیستم عامل به رایانه استفاده کنید.”
برنامه ارتقاء سیستم عامل را اجرا نموده، فایل فریمور با پسوند .fmw را بارگذاری کرده و سپس دکمه ارتقا را انتخاب کنید. پس از آن، سیم برق را وصل کرده و منتظر تکمیل فرآیند ارتقاء باشید.
پس از موفقیت‌آمیز بودن ارتقاء، دستگاه به طور خودکار راه‌اندازی مجدد خواهد شد.
در صورتی که ارتقا با مشکل مواجه شد، لطفاً مجدداً تلاش فرمایید.

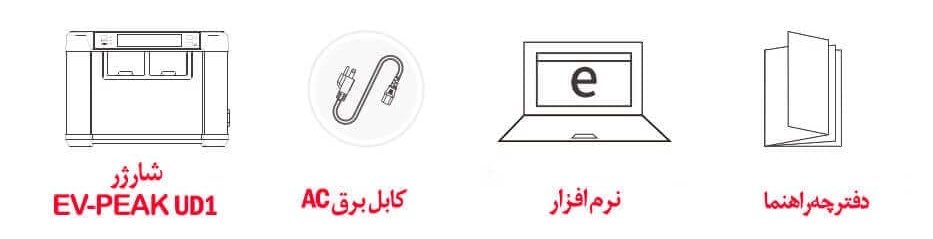

محتویات بسته شامل موارد زیر است :

یک عدد شارژر هوشمند UD1
یک عدد کابل برق AC
نرم افزار
دفترچه راهنما

نتیجه گیری :

شارژر هوشمند EV-PEAK UD1 با طراحی حرفه‌ای، توان شارژ بالا، پشتیبانی از انواع باتری‌های لیتیومی و سیستم‌های پیشرفته کنترل و ایمنی، یک گزینه مطمئن برای کاربران حرفه‌ای، تیم‌های فنی و فعالان حوزه رباتیک و پروازی است. این دستگاه با داشتن نمایشگر دقیق، پشتیبانی از به‌روزرسانی نرم‌افزار و قابلیت تفکیک وضعیت شارژ با رنگ‌های LED، کاربری بسیار ساده‌ای را در کنار دقت بالا ارائه می‌دهد.

اگر به دنبال یک شارژر قدرتمند با قابلیت‌های محافظتی پیشرفته، تنظیمات سفارشی و ساختار مقاوم هستید، EV-PEAK UD1 انتخابی هوشمندانه برای استفاده روزمره و تخصصی خواهد بود.
